智能车载视频终端是一款基于图像识别技术的智能驾驶辅助系统设备。此技术实现了不仅能对驾驶员的疲劳驾驶、分神驾驶、车道偏移、前车近距、盲区行人、渣土车货箱倾倒等不安全的行为进行实时状态监控和语音预警，还能配合监控驾驶平台进行数据上传，调度干预。从而提示驾驶员规范驾驶，带给驾驶员更主动、更智能的安全保障，降低事故发生率。

1、DMS摄像头安装

DSM摄像头可以对不安全驾驶行为进行检测和告警。通过眼睛和面部的变化检测，识别出驾驶员在驾驶时存在的一切不安全驾驶行为，并由此给出相应语音提示；

不安全驾驶行为包含：

a、疲劳：打哈欠、闭眼

b、打电话

c、分神驾驶：左顾右盼、低头

d、抽烟

e、驾驶员异常：驾驶员离开驾驶视线

DMS摄像头的安装位置选取需依据以下几个原则：

安装位置：建议安装在中控台或仪表盘上；

安装角度：要保证在驾驶员正前偏右30°范围内，建议角度越小越好，如图2所示；

安装距离：摄像头与人脸的距离范围60cm-120cm，建议安装在80cm左右的位置；

保证人脸位于DMS摄像头正中心(可通过手机APP确认)；

保证DMS摄像头不遮挡驾驶员视线、不干扰驾驶员；

保证DMS摄像头与驾驶员脸部之间不被方向盘等其他杂物遮挡；

DMS摄像头需保持左右水平，不可倾斜。

在满足以上条件前提下，DMS摄像头与驾驶员正脸的偏离角度越小越好，最好正对驾驶员。

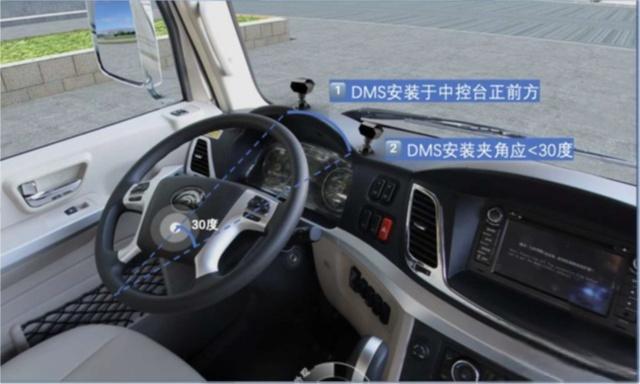

大型客货车安装位置推荐如下图：

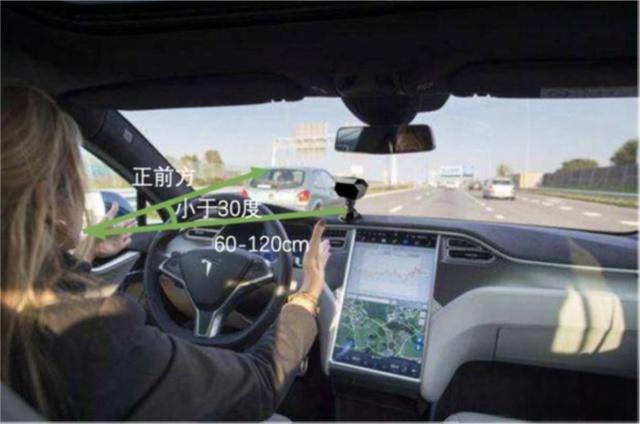

小型车安装位置推荐如下图：

2、ADAS摄像头安装

ADAS摄像头可对车道偏移及碰撞进行预警。

监控驾驶员变道是否按规范打转向灯车；

根据车辆行驶时偏移量的多少进行车道偏移的预警语音提示；

根据实时速度计算碰撞预警等级，判断车距过近和前向碰撞预警，并进行预警提示。

1）对于小型车(典型如乘用车、例如网约车等)，前视(ADAS)摄像头应安装于挡风玻璃中上部，后视镜下方的位置附近，车辆中轴线左右各10cm的范围内均可。

注：不得被雨刷器挡住镜头

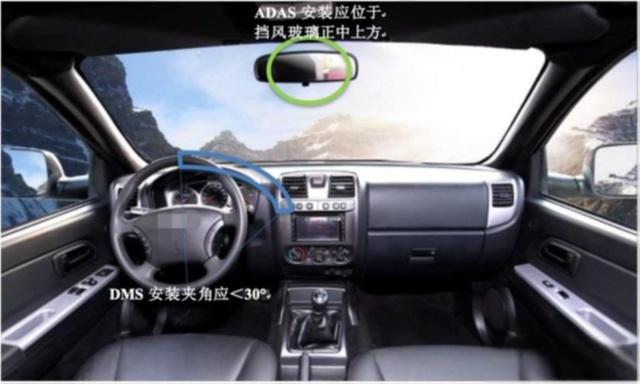

小型车ADAS摄像头安装位置如下图：

2）对于中大型车(典型如商用车，例如大巴车、渣土车等)，前视(ADAS)摄像头应安装在挡风玻璃中间下方贴近底部的位置，车辆中轴线左右各10cm的范围内均可。

注：不得被雨刷器挡住镜头

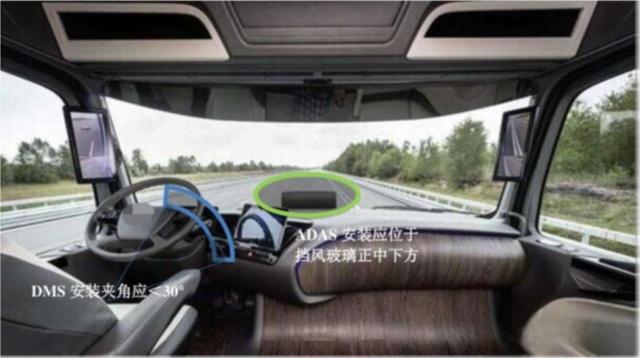

中大型车ADAS摄像头安装位置如下图：

3、BSD与声光报警器安装

BSD摄像头和声光报警器可以对盲区进行监测，及行人接近报警。

1)检测盲区行人或单车

a.画面内检测区域中的行人或单车纵向距离

b.画面内检测区域中的行人或单车横向距离

c.由后方进入检测画面中的行人或单车

d.由侧方进入检测画面中的行人或单车

e.迎面进入检测画面中的行人或单车

2)检测到行人距离过近后进行声光告警播报，提醒司机与行人注意安全

3)BSD摄像头为星光摄像头，夜间原彩显示。

a、侧向BSD摄像头一般应用于渣土车、大货车、搅拌车等盲区比较大的中大型车型上。安装时应该将摄像头安装于盲区最靠后的边缘处(侧向BSD建议安装在右后方)，为了更好地检测到盲区行人，安装位置离地高度应在1.8米左右，且摄像头角度应调整至略微朝外朝下，使画面可以覆盖大部分盲区且车体在画面中占比不超过25%。

b、前向BSD摄像头同理也应用于大型车上，安装位置一般选取为驾驶室挡风玻璃上方的覆盖件上，安装位置尽量居中。

c、摄像头延长线应从车辆下方走线，通过车架本身固定，不可与车斗或搅拌罐有干涉，以免卸货或搅拌时线材受影响。

d、声光报警器应安装在副驾驶座位门外，靠近车窗的位置，使语音播报可以更清晰地被行人接收，并同时兼顾驾驶员听到报警声音。

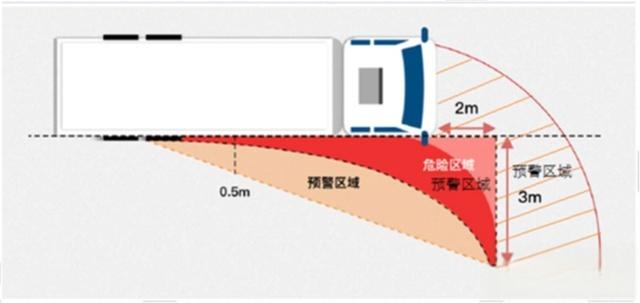

大车盲区示意图：

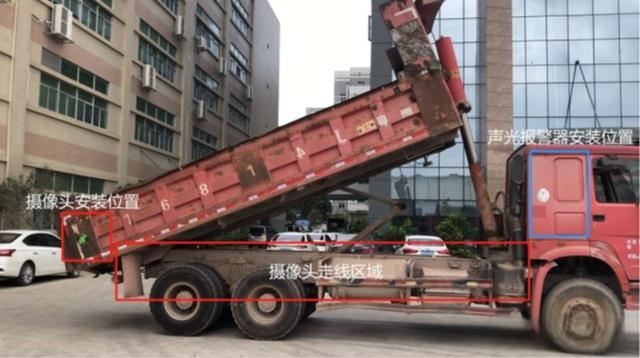

BSD安装位置示意：

4、摄像头安装注意事项

a、安装过程中不得用手或者其他物品触碰摄像头镜头；

b、安装完成后记得拧紧限位螺丝；

c、安装完成后一定要撕掉镜头保护膜；

d、安装完成后确保ADAS摄像头前盖和摄像头紧密结合，如果没有，请挂好；

e、调试标定完成后再检查一遍摄像头。
