技术解答
2023-02-25 16:05:22

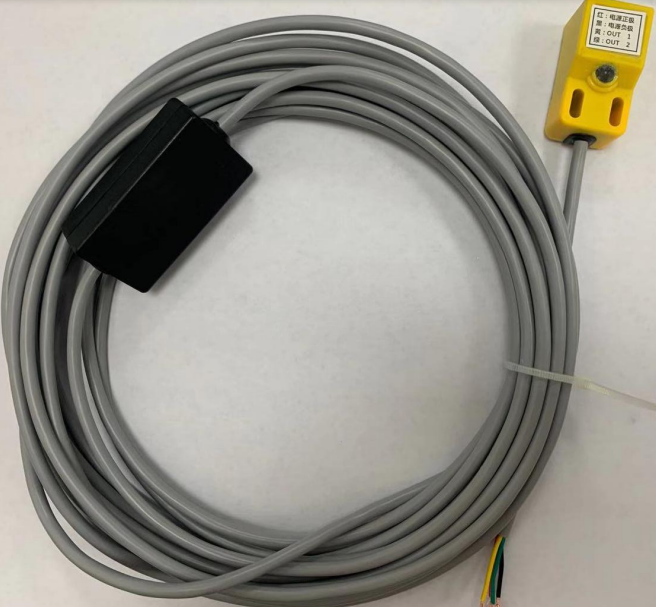

正反转传感器是通过霍尔原理检测的，只需在轴、轮上固定两片相对应的磁铁（两磁铁对称分布，且必须是一个磁铁N极朝着传感器，另一磁铁 S 极朝着传感器安装），将传感器探头检测面的箭头面对着磁铁转动的弧线固定好。当轮或轴转动时，带着磁铁沿箭头方向扫过传感器探头，蓝色线输出正转信号（低电平），白色线输出正转转速脉冲信号；反之，蓝色线输出反转信号（高电平），白色线输出反转转速脉冲信号。
正反转传感器的安装方法：
1、非接触式传感器，无移动部件.无磨损.安全寿命长.维护费用低。
2、一体化结构，体积小，可安装在狭窄的空间；免设置。调试；安装简单。
3、配备状态指示灯，传感器在设备初始上电时进入自检程序，LED指示灯快速闪烁。当检测完成或旋转停止时，LED一直亮着。倒车时，LED指示灯快速闪烁。向前旋转时，LED指示灯缓慢闪烁。4．完善的保护设计，正反转传感器有比较完善的保护设计措施。
正反转传感器的注意事项：
1、当搅拌桶停止转动时，传感器的正反转输出保持原来的状态。也就是说，当正向旋转停止时，维持低电平，当反向旋转停止时，维持高电平；
2、电源电压不得超出范围，否则会损坏核心元件；
3、传感器探头和磁铁之间的推荐安装距离为5 ~ 15毫米；
4、停止检测时间为1分钟如果实际转速太慢，导致两个正常信号间隔超过1分钟，可以通过增加磁铁数量来解决磁铁的数量是偶数，磁极是n/S间隔放置；
5、布线要注意尽量避开车辆的运动部件和发热严重的部件，绑扎要牢固；
6、先接信号线，再接电源线。接线应严格按照说明书进行连接。传感器四芯线接电源正极时，必须接0.2A保险丝（防止短路，损坏原车线路）
