如何正确的安装车载监控录像机设备

2022-12-01 17:09:27

车载监控系统是为大型车在行驶过程中，监控车辆及行驶的安全，一般大型客车、工程车、公交车等根据监控的区域，安装不同的监控设备，那么大型车载上要怎么安装车载监控及安装所在的位置有什么作用呢？

根据设备输出性能要求，建议安装5-8个车载摄像机。下面以安装5个摄像机为例说明，安装数量和位置如表1-2、图1-3，5个摄像机分别用于监看在车前路况、车前门、车内摄像、司机监控等等。建议摄像头采用红外彩色摄像机，即使在夜晚也能看清现场环境。

1)车头摄像机功能：采用广角摄像头，可以监视车前道路环境。

2)司机监控摄像头功能：监看司机操作规范，防止司机不规范操作引起的各种事故。

3) 前门摄像机功能：监看乘客上下车情况，

4) 车内摄像机功能（前）：监看车厢内情况，案件取证用。

5) 车内摄像机功能（后）：监看车厢内情况，案件取证用。

车载监控像头连接线：由五根线径为4*0.5mm的线缆组成，一端引线至驾驶员座位后方，外留线束长度为1M,另一端分别引至五个摄像头位置（具体位置参照下述安装位置）。

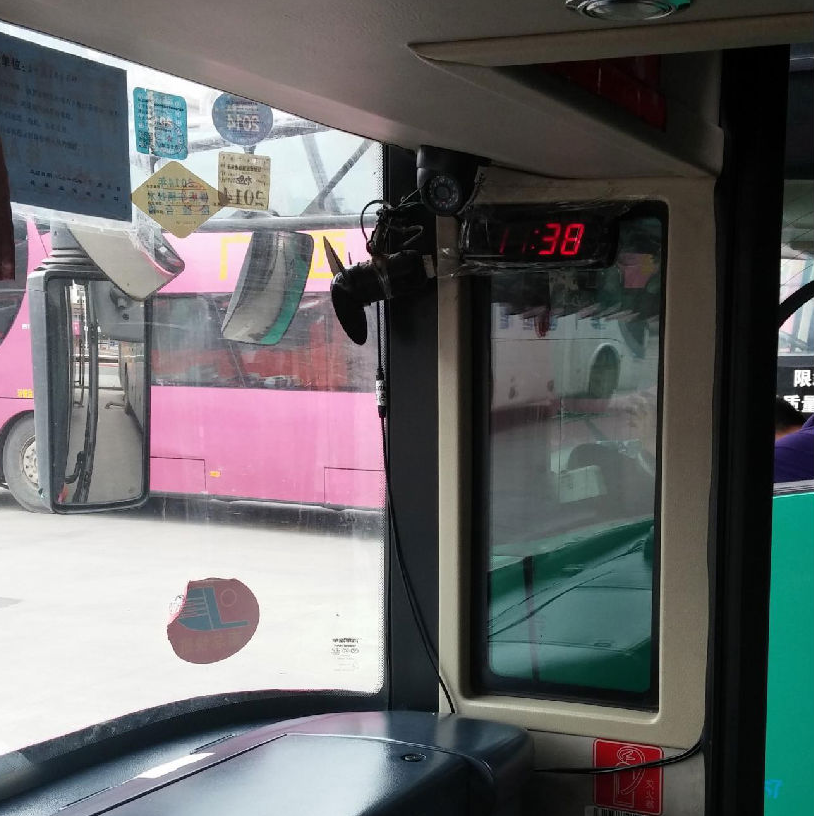

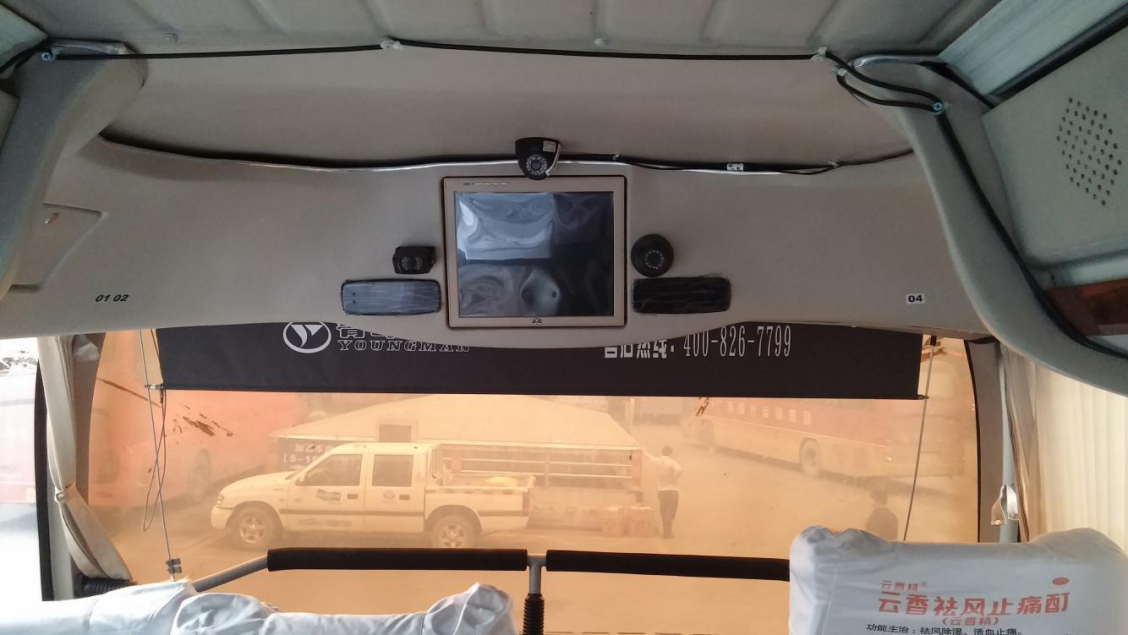

如何正确的安装车载监控录像机设备(图1)

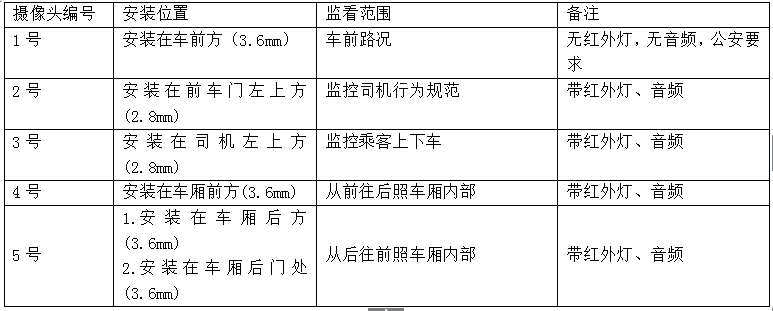

图1-2

如何正确的安装车载监控录像机设备(图2)

图1-3

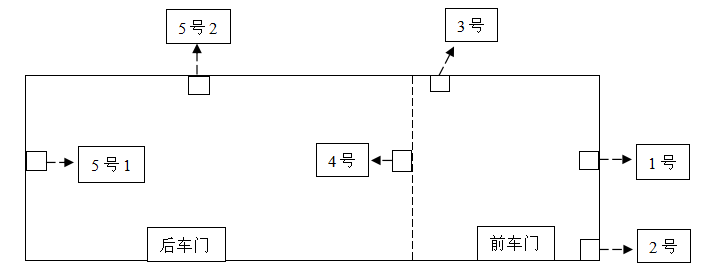

摄像头安装位置示意图（1号和5号摄像头优先吊装）

如何正确的安装车载监控录像机设备(图3)

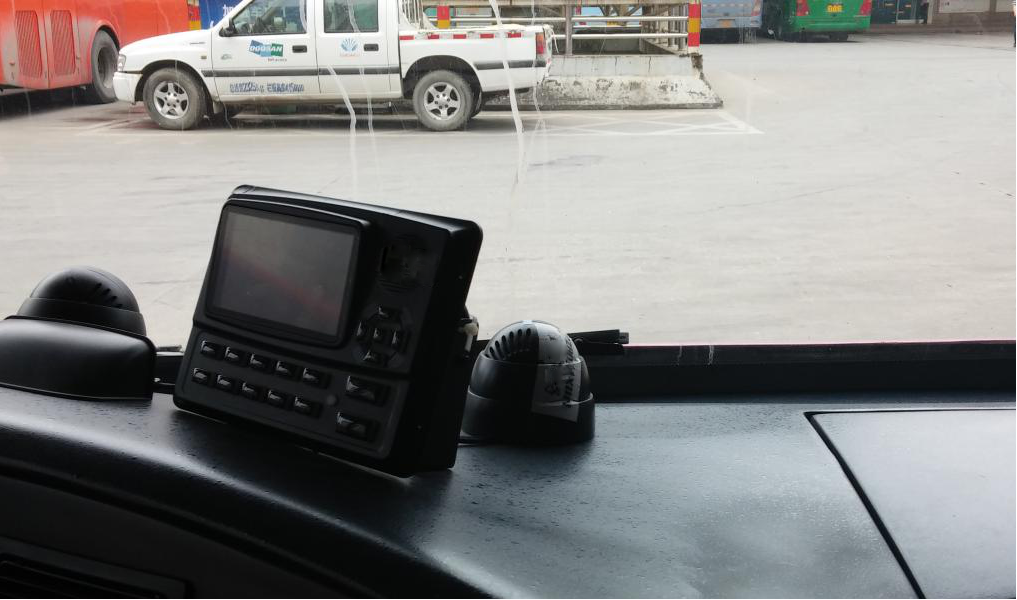

1号摄像头不建议安装到仪表台上

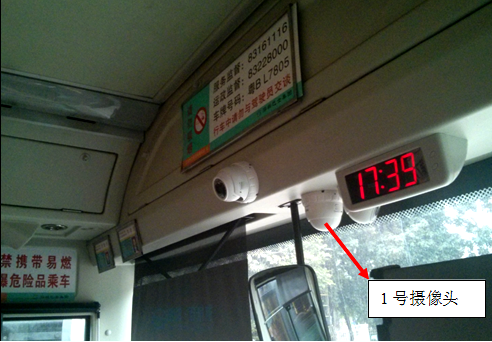

优先安装在车前端车顶，若有遮挡，可改装到车前台上

如何正确的安装车载监控录像机设备(图4)

安装位置范围：挡风玻璃前

如何正确的安装车载监控录像机设备(图5)

备注：此位置照摄范围是司机、监控司机驾驶行为

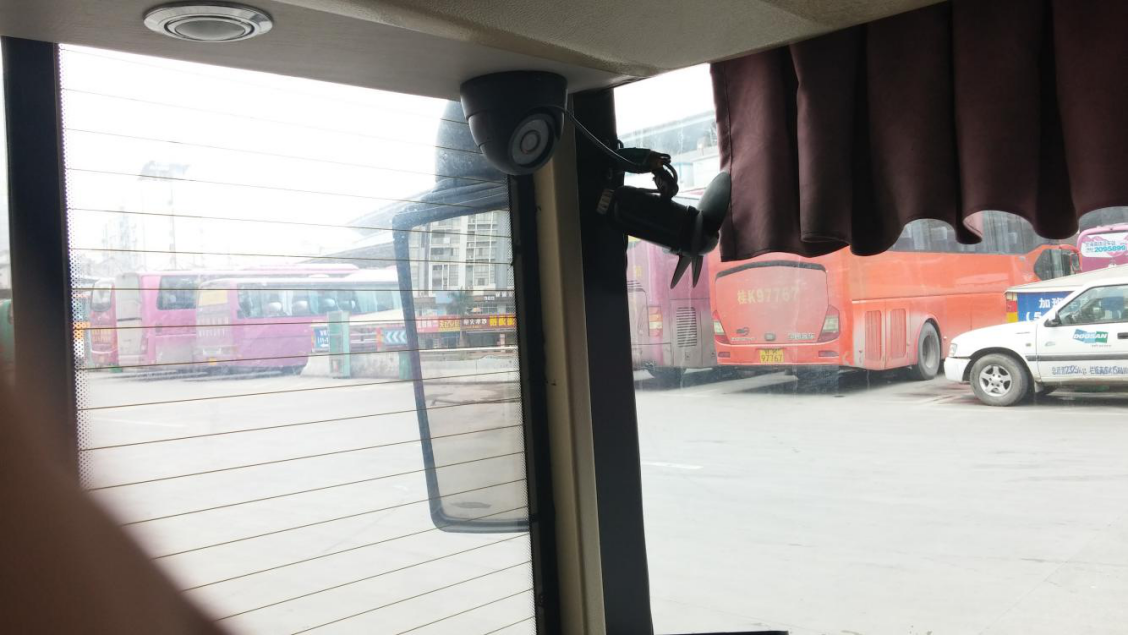

安装位置范围：前车门的左前方

如何正确的安装车载监控录像机设备(图6)

备注：此位置照摄范围是前门，监控乘客上下车

安装位置范围：司机位的左前方

如何正确的安装车载监控录像机设备(图7)

备注：此位置照摄范围是车厢，监控乘客乘车行为

安装位置范围：车厢前方中央

如何正确的安装车载监控录像机设备(图8)

备注：此位置照摄范围是车厢，监控乘客乘车行为

安装位置范围：车厢后方中央

如何正确的安装车载监控录像机设备(图9)

备注：此位置照摄范围是车厢，监控乘客乘车行为

安装位置范围：车厢后方中央
