车载监控摄像头的安装布线和固定规范。在安装车载监控摄像头时提供牢固醒目的便利贴，以便在安装时快速确定摄像机编号。

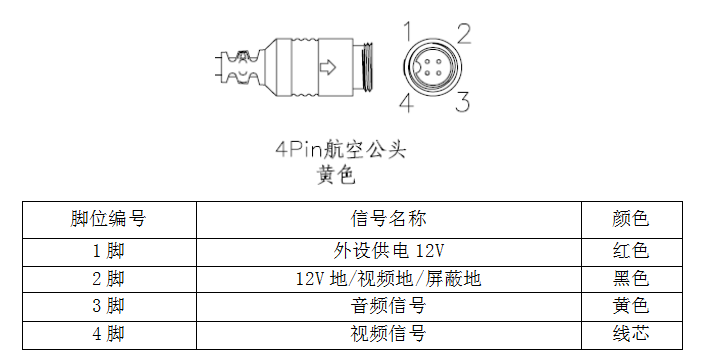

摄像头终端选择4芯天线头(公头)与车辆外围设备连接。视频电缆要求75ω阻抗控制线，其他电线选择直径不小于0.3mm2的连接线。信号引脚的定义如下表所示。
摄像头连接线:由四根直径为4*0.5mm的电缆组成，分别引至摄像头。
1.将其牢固地固定在车顶钢架上，必要时预埋铁板，并用4个4*10的螺丝将摄像头底座和预埋铁板固定，确保摄像头固定牢固。
2.摄像头暗线，10mm波纹管，用扎线带绑好。如果无法暗布线，则安装17*12的线槽，从线槽走线。
3.摄像机镜头上的保护膜应在安装后揭掉。半球形车载摄像头调试完毕后，必须在外部塑料保护罩上贴上易碎贴纸(防止人为故意拆卸)。
4.主机的输出为摄像机供电，每个通道的最大输出为12V/500mA。
摄像机视频延长线的选择
1.主机前部，安装在车前的摄像头视频延长线推荐3m或5m延长线，安装在车后的摄像头根据车身长度推荐11m或13m延长线；
2.主机后置，安装在车前的摄像头根据车身长度选择11m或13m延长线。安装在车后的摄像头建议使用3m或5m延长线。
